上海怡帆機電寶山排風通風工程設計解讀（三）：

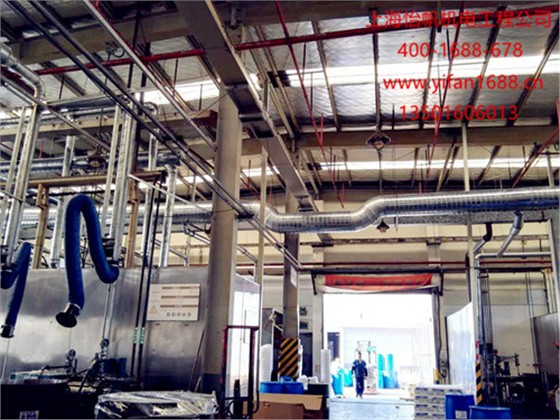

1)承插連接

a.直接承插連接：

寶山排風通風工程設計制作風管時，使風管的一端比另一端的尺寸略大，然后插入連接，插入深度>30mm，用拉鉚釘或自攻螺釘固定兩節風管連接位置，在接口縫內或外沿涂抹密封膠，完成風管段的連接。這種連接形式結構*為簡單，用料也*省，但接頭剛度較差，所以僅用在斷面較小的圓形風管上(低壓風管，直徑<700mm)。

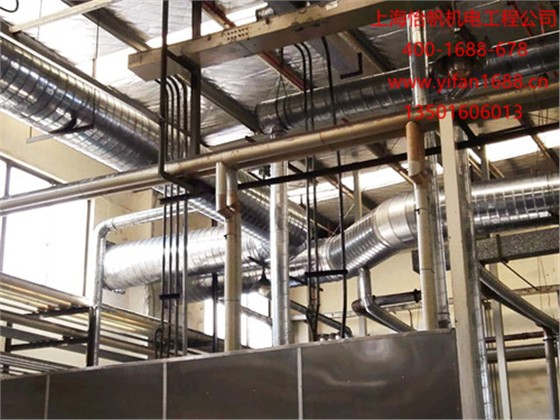

b.芯管承插連接：

利用芯管作為中間連接件，芯一管兩端分別插人2根風管實現連接，插人深度)入為皿，然后用拉鉚釘或自攻螺釘將風管和芯管連接段固定，并用密封膠將接縫封堵嚴密。這種連接方式一般都用在圓形風管和橢圓形風管上。

2)插條連接

a . C形插條連接：

利用C形插條插入端頭翻邊180º的兩風管連接部位，將風管扣咬達到連接的目的，其中插條插人風管兩對邊和風管接口相等，另兩對邊各長50mm左右，使這兩長邊每頭翻壓90º, 蓋壓在另一插條端頭上，完成矩形風管的4個角定位，并用密封膠將接縫處堵嚴。這種連接方式多用于矩形風管。

b . S形插條連接：

利用中間連接件S形插條，將要連接的2根風管的管端分別插入插條的兩面槽內，四角處理方法同C形插條。因S形插條風管是軸向插入槽內，故必須采取預防風管與插條軸向分離措施，一般可采用拉鉚釘、自攻螺釘固定，或兩對邊分別采用C、S形插條混用的方法。S形插條均用于矩形風管連接(說明：采用S、C形插條連接時，風管*長邊尺寸小得大于630mm。立咬口小于等于1000mm)。

c.直角形插條連接：

利用C 形插條從中間外彎90º作連接件插入矩形風管主管平面與支管管端的連接。主管平面開洞，洞邊四周翻邊180º，翻邊后凈留孔尺寸剛好等于所連接支管斷面尺寸，支管管端翻邊180º，將需連接口對合后，四邊分別插入已折90º的C形插條，四角處理同C形插條。

3)咬合連接

a.立咬口連接：

利用風管兩頭4 個面分別折成1個90º和2個90º，形成2個折邊或一公一母。連接時，將一公端插頂?shù)侥付耍缓髮⒛付送庹圻叿瓑旱焦朔叡澈?，壓緊后再用鉚釘每間隔200mm左右鉚上一顆。為了堵嚴并固定四角，在合口時四角各加上一個90º角。全部咬合完后，在咬口接縫處涂抹密封膠。一般都用于矩形風管連接。

b.包邊立咬口連接：

寶山排風通風工程設計會充分利用風管管頭四邊均翻一個垂直立邊，然后利用一個公用包邊將連接管頭的兩翻邊合在一起并用鉚釘完成緊固。風管連接四角和立咬口連接一樣，需做貼角以保證風管四角剛度和密封。全部連接后，接縫處涂抹密封膠。一般都用于矩形風管連接。
