上海怡帆機電寶山新通風工程安裝風管施工工藝（四）：

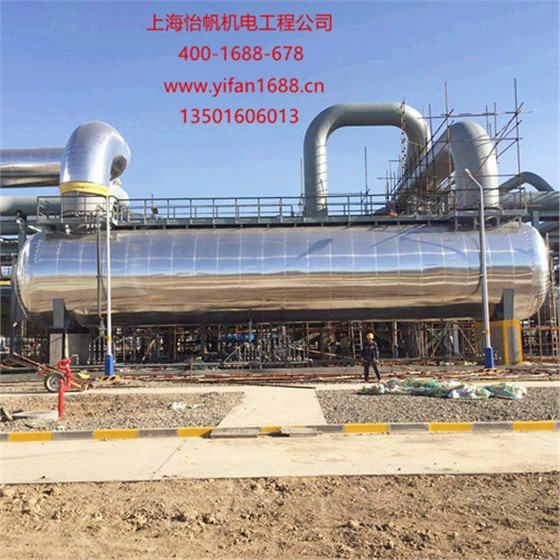

彎管制作及導流片

(l)寶山新通風工程安裝矩形風管彎管的制作，一般應采用曲率半徑為一個平面邊長的內外同心弧形彎管。當采用其他形式的彎管，平面邊長大于500mm時，必須設置彎管導流片。

(2)圓形彎管制作

1)圓形彎管的曲率半徑(以中心線計)和*少分節數量應符合表2 - 30的規定。圓形彎管的彎曲角度及圓形三通、四通支管與總管夾角的制作偏差不應大于3º。

2)風管與配件的咬口縫應緊密、寬度應一致;折角應平直，圓弧應均

勻;兩端面平行。風管無明顯扭曲與翹角;表面應平整，凹凸不大于10mm。

3)風管外徑或外邊長的允許偏差：當小于或等于300mm時，為2mm;當大于300mm時，為3mm。管口平面度的允許偏差為2mm，矩形風管2 條對角線長度之差不應大于3mm;圓形法蘭任意正交兩直徑之差不應大于2mm。

4)焊接風管的焊縫應平整，不應有裂縫、凸瘤、穿透的夾渣、氣孔及其他缺陷等，焊接后板材的變形應矯正，并將焊渣及飛濺物清除干凈。

檢查方法：查驗測試記錄，進行裝配試驗，尺量、觀察檢查。

彎管成品保護

成品、半成品加工成型后，按照系統、規格和編號存放在寬敞、避雨、避雪的倉庫或棚中，碼放在干燥隔潮的木頭墊上，避免相互碰撞造成表面損傷，要保持所有產品表面的光滑、潔凈。

型鋼及法蘭應分類碼放，且應具有防雨、雪措施。

寶山新通風工程安裝風管在運輸裝卸時，應輕拿輕放。風管較多或高出車身的部分要綁扎牢固，避免來回碰撞損傷風管。
