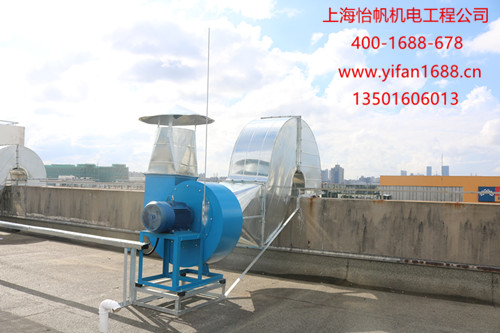

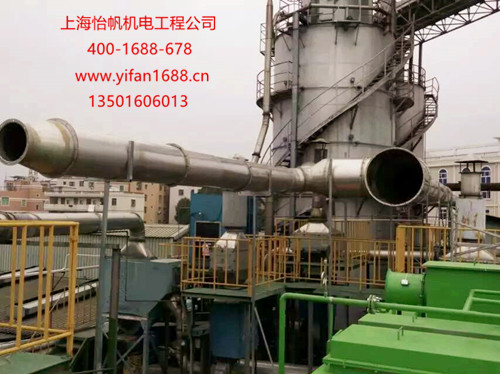

    上海通風工程公司鋼質通風管安裝都要分段預裝。在分段階段，船體各分段經噴砂除銹處理后，進行涂裝，報驗完畢后才可以進行風管等鐵舾件的預裝，原則上所有的風管等都在分段內預裝，分段和分段之間合攏管在分段合攏結束再安裝。

各分段通風管安裝應根據相應分段風管安裝圖，風管(支架)

加工零件圖和材料清單來組織安裝，檢查風管等附件標高是否與圖紙相符，甲板艙壁上開孔是否符合要求。

風管支架定位→風管定位(通風附件)→風管連接密封

●風管支架安裝是風管安裝的**道工序。支架形式應根據風管截面大小及分段具體情況選擇，但必須符合設計圖紙或**標準。風管支架無特殊要求時，應符合以下要求：

水平安裝的矩行風管長邊小于400mm，其支架間距不超過3m，大于或等于400mm，其支架間距不超過2m。

垂直安裝的風管支架間距為3m，并在每根立管上設置不少于兩個固定件。 風管支架定位應根據風管安裝標高來定，對于矩形風管，它有風管上標高和下標高兩種標高;圓形風管是以風管中心作為標高尺寸。

風管支架吊桿通常焊接在橫梁或扶強材上，如焊接在甲板上時應加復板。

施工現場具備安裝條件時，應將預制加工好的風管和附件按照安裝圖順序和不同系統運至現場，風管和附件應按照系統圖順序編號，并按編號順序進行安裝。

1、風管連接

風管安裝應按照安裝圖要求進行，風管安裝都在分段內安裝，風管之間和風管與附件之間連接大多采用法蘭連接，連接的法蘭與法蘭之間應墊上一層阻燃橡膠墊兩圈直徑5mm密封橡膠繩;也有用套管連接和對接焊連接形式，如下圖。另外在分段與分段之間設有合攏管，合攏管應在分段合攏后才可安裝連接。

A.法蘭連接

B.套管連接

C.對接焊連接

2、風管安裝節點：

    上海通風工程公司在風管安裝前應對安裝好的支架進行檢查，位置是否**，是否牢固可靠，按照先主管后支管的安裝順序進行吊裝安裝。風管穿艙壁時應有通艙件，如下圖：

A.不帶復板的通艙件：

B.帶復板的通艙件
